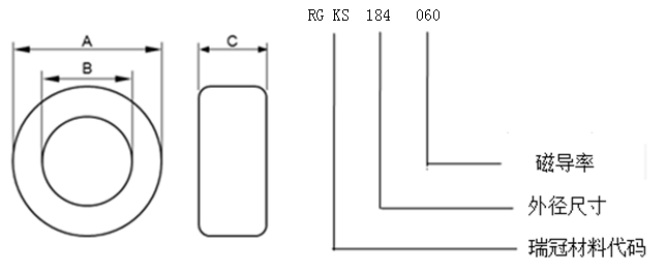

标准环形

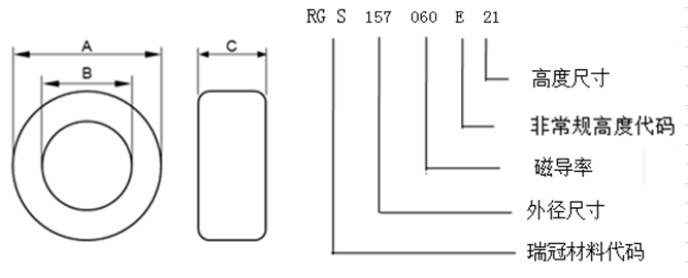

高度非标准环形
环形磁粉芯
|
OD106 |
|
尺寸 Dimensions |
|
||||||||||||
|
|
|
|
|
OD(max) |
ID(min) |
Ht(max) |
|
||||||||
|
涂覆前尺寸 Before Coating |
mm inch |
26.92 1.060 |
14.73 0.580 |
11.18 0.440 |
|
||||||||||
|
涂覆后尺寸 After Coating |
mm inch |
27.70 1.090 |
14.10 0.555 |
11.99 0.472 |
|
||||||||||
|
有效磁路参数 Effective Core Parameters |
|
||||||||||||||
|
有效截面积 Cross Section |
有效磁路长度Path Length |
窗口面积Window Area |
有效体积Volume |
|
|||||||||||
|
(Ae) |
(le) |
(Wa) |
(Ve) |
|
|||||||||||
|
66.1mm2 |
61.6mm |
156mm2 |
4074mm3 |
|
|||||||||||
|
0.102in2 |
2.426in |
308,000cmil |
0.249in3 |
|
|||||||||||
|
|
|
|
|
||||||||||||
|
磁粉芯常用规格 Available Cores |
|
|
|||||||||||||
|
磁导率 Permeability (m ) |
电感因数 AL (nH/N²) |
型号 Type |
|||||||||||||
|
RG S |
RG H |
RG K |
RG KS |
RG SW |
|||||||||||
|
26 |
32 |
RG S106026 |
RG H106026 |
RG K106026 |
RG KS106026 |
RG SW106026 |
|||||||||
|
60 |
75 |
RG S106060 |
RG H106060 |
RG K106060 |
RG KS106060 |
RG SW106060 |
|||||||||
|
75 |
94 |
RG S106075 |
RG H106075 |
RG K106075 |
RG KS106075 |
-- |
|||||||||
|
90 |
113 |
RG S106090 |
RG H106090 |
RG K106090 |
RG KS106090 |
-- |
|||||||||
|
125 |
157 |
RG S106125 |
RG H106125 |
-- |
-- |
-- |
|||||||||
环形磁粉芯
|
OD 130 |
|
尺寸 Dimensions |
|
||||||||||||||
|
|
|
|
|
OD(max) |
ID(min) |
Ht(max) |
|
||||||||||
|
涂覆前尺寸 Before Coating |
mm inch |
33.02 1.300 |
19.94 0.785 |
10.67 0.420 |
|
||||||||||||
|
涂覆后尺寸 After Coating |
mm inch |
33.83 1.332 |
19.30 0.760 |
11.61 0.457 |
|
||||||||||||
|
有效磁路参数 Effective Core Parameters |
|
||||||||||||||||
|
有效截面积 Cross Section |
有效磁路长度Path Length |
窗口面积Window Area |
有效体积Volume |
|
|||||||||||||
|
(Ae) |
(le) |
(Wa) |
(Ve) |
|
|||||||||||||
|
68.3mm2 |
79.8mm |
293mm2 |
5450mm3 |
|
|||||||||||||
|
0.106in2 |
3.14in |
577,600cmil |
0.333in3 |
|
|||||||||||||
|
|
|
|
|
||||||||||||||
|
磁粉芯常用规格 Available Cores |
|
|
|||||||||||||||
|
磁导率 Permeability (m ) |
电感因数 AL (nH/N²) |
型号 Type |
|||||||||||||||
|
RG S |
RG H |
RG K |
RG KS |
RG SW |
|||||||||||||
|
26 |
28 |
RG S130026 |
RG H130026 |
RG K130026 |
RG KS130026 |
RG SW130026 |
|||||||||||
|
60 |
61 |
RG S130060 |
RG H130060 |
RG K130060 |
RG KS130060 |
RG SW130060 |
|||||||||||
|
75 |
76 |
RG S130075 |
RG H130075 |
RG K130075 |
RG KS130075 |
-- |
|||||||||||
|
90 |
91 |
RG S130090 |
RG H130090 |
RG K130090 |
RG KS130090 |
-- |
|||||||||||
|
125 |
127 |
RG S130125 |
RG H130125 |
-- |
|
-- |
|||||||||||
|
|
|
|
|||||||||||||||
|
|
|
|
|||||||||||||||
|
|
|
|
|||||||||||||||
|
|
|
|
|||||||||||||||
|
|
|
|
|||||||||||||||
环形磁粉芯
|
OD135 |
|
尺寸 Dimensions |
|
|||||||||||||||
|
|
|
|
|
OD(max) |
ID(min) |
Ht(max) |
|
|||||||||||
|
|
涂覆前尺寸 Before Coating |
mm inch |
34.29 1.350 |
23.37 0.920 |
8.89 0.350 |
|
||||||||||||
|
涂覆后尺寸 After Coating |
mm inch |
35.20 1.385 |
22.60 0.888 |
9.83 0.387 |
|
|||||||||||||
|
有效磁路参数 Effective Core Parameters |
|
|||||||||||||||||
|
有效截面积 Cross Section |
有效磁路长度Path Length |
窗口面积Window Area |
有效体积Volume |
|
||||||||||||||
|
(Ae) |
(le) |
(Wa) |
(Ve) |
|
||||||||||||||
|
47.9mm2 |
88.4mm |
401mm2 |
4238mm3 |
|
||||||||||||||
|
0.074in2 |
3.480in |
788,500cmil |
0.259in3 |
|
||||||||||||||
|
|
|
|
|
|||||||||||||||
|
磁粉芯常用规格 Available Cores |
|
|
||||||||||||||||
|
磁导率 Permeability(m ) |
电感因数 AL (nH/N²) |
型号 Type |
||||||||||||||||
|
RG S |
RG H |
RG K |
RG KS |
RG SW |
||||||||||||||
|
26 |
16 |
RG S135026 |
RG H135026 |
RG K135026 |
RG KS135026 |
RG SW135026 |
||||||||||||
|
60 |
38 |
RG S135060 |
RG H135060 |
RG K135060 |
RG KS135060 |
RG SW135060 |
||||||||||||
|
75 |
47 |
RG S135075 |
RG H135075 |
RG K135075 |
RG KS135075 |
-- |
||||||||||||
|
90 |
57 |
RG S135090 |
RG H135090 |
RG K135090 |
RG KS135090 |
-- |
||||||||||||
|
125 |
79 |
RG S135125 |
RG H135125 |
-- |
-- |
-- |
||||||||||||
|
|
|
|||||||||||||||||
|
|
|
|
||||||||||||||||
|
|
|
|
||||||||||||||||
|
|
|
|
||||||||||||||||
环形磁粉芯
|
OD 141 |
|
尺寸 Dimensions |
|
||||||||||||
|
|
|
|
|
OD(max) |
ID(min) |
Ht(max) |
|
||||||||
|
涂覆前尺寸 Before Coating |
mm inch |
35.81 1.410 |
22.35 0.880 |
10.46 0.412 |
|
||||||||||
|
涂覆后尺寸 After Coating |
mm inch |
36.70 1.445 |
21.50 0.848 |
11.28 0.444 |
|
||||||||||
|
有效磁路参数 Effective Core Parameters |
|
||||||||||||||
|
有效截面积 Cross Section |
有效磁路长度Path Length |
窗口面积WindowArea |
有效体积Volume |
|
|||||||||||
|
(Ae) |
(le) |
(Wa) |
(Ve) |
|
|||||||||||
|
69.1mm2 |
88.1mm |
364mm2 |
6085mm3 |
|
|||||||||||
|
0.107in2 |
3.467in |
719,100cmil |
0.371in3 |
|
|||||||||||
|
|
|
|
|
||||||||||||
|
磁粉芯常用规格 Available Cores |
|
|
|||||||||||||
|
磁导率 Permeability(m ) |
电感因数 AL (nH/N²) |
型号 Type |
|||||||||||||
|
RG S |
RGH |
RGK |
RGKS |
RGSW |
|||||||||||
|
26 |
24 |
RG S141026 |
RG H141026 |
RG K141026 |
RG KS141026 |
RG SW141026 |
|||||||||
|
60 |
56 |
RG S141060 |
RG H141060 |
RG K141060 |
RG KS141060 |
RG SW141060 |
|||||||||
|
75 |
70 |
RG S141075 |
RG H141075 |
RG K141075 |
RG KS141075 |
-- |
|||||||||
|
90 |
84 |
RG S141090 |
RG H141090 |
RG K141090 |
RG KS141090 |
-- |
|||||||||
|
125 |
117 |
RG S141125 |
RG H141125 |
-- |
-- |
-- |
|||||||||
环形磁粉芯 Toroidal core
|
OD157 |
|
尺寸 Dimensions |
|
||||||||||||||
|
|
|
|
|
OD(max) |
ID(min) |
Ht(max) |
|
||||||||||
|
涂覆前尺寸 Before Coating |
mm inch |
39.88 1.570 |
24.13 0.950 |
14.48 0.570 |
|
||||||||||||
|
涂覆后尺寸 After Coating |
mm inch |
40.70 1.602 |
23.30 0.918 |
15.37 0.605 |
|
||||||||||||
|
有效磁路参数 Effective Core Parameters |
|
||||||||||||||||
|
有效截面积 Cross Section |
有效磁路长度Path Length |
窗口面积 Window Area |
有效体积Volume |
|
|||||||||||||
|
(Ae) |
(le) |
(Wa) |
(Ve) |
|
|||||||||||||
|
112mm2 |
96.4mm |
427mm2 |
10768mm3 |
|
|||||||||||||
|
0.1732in2 |
3.797in |
842,700cmil |
0.657in3 |
|
|||||||||||||
|
|
|
|
|
||||||||||||||
|
磁粉芯常用规格 Available Cores |
|
|
|||||||||||||||
|
磁导率 Permeability (m ) |
电感因数 AL (nH/N²) |
型号 Type |
|||||||||||||||
|
RG S |
RG H |
RG K |
RG KS |
RG SW |
|||||||||||||
|
26 |
35 |
RG S157026 |
RG H157026 |
RG K157026 |
RG KS157026 |
RG SW157026 |
|||||||||||
|
60 |
81 |
RG S157060 |
RG H157060 |
RG K157060 |
RG KS157060 |
RG SW157060 |
|||||||||||
|
75 |
101 |
RG S157075 |
RG H157075 |
RG K157075 |
RG KS157075 |
|
|||||||||||
|
90 |
121 |
RG S157090 |
RG H157090 |
RG K157090 |
RG KS157090 |
|
|||||||||||
|
125 |
168 |
RG S157125 |
RG H157125 |
-- |
-- |
-- |
|||||||||||
环形磁粉芯
|
OD 158 |
|
尺寸 Dimensions |
|
||||||||||||||
|
|
|
|
|
OD(max) |
ID(min) |
Ht(max) |
|
||||||||||
|
涂覆前尺寸 Before Coating |
mm inch |
40.13 1.580 |
22.08 0.869 |
17.0 0.669 |
|
||||||||||||
|
涂覆后尺寸 After Coating |
mm inch |
40.94 1.612 |
21.27 0.837 |
17.89 0.704 |
|
||||||||||||
|
有效磁路参数 Effective Core Parameters |
|
||||||||||||||||
|
有效截面积 Cross Section |
有效磁路长度Path Length |
窗口面积 Window Area |
有效体积Volume |
|
|||||||||||||
|
(Ae) |
(le) |
(Wa) |
(Ve) |
|
|||||||||||||
|
149mm2 |
92.1mm |
355.144mm2 |
13723mm3 |
|
|||||||||||||
|
0.231in2 |
3.628in |
701,000cmil |
0.837in3 |
|
|||||||||||||
|
|
|
|
|
||||||||||||||
|
磁粉芯常用规格 Available Cores |
|
|
|||||||||||||||
|
磁导率 Permeability (m ) |
电感因数 AL (nH/N²) |
型号 Type |
|||||||||||||||
|
RG S |
RG H |
RG K |
RG KS |
RG SW |
|||||||||||||
|
26 |
53 |
RG S158026 |
RG H158026 |
RG K158026 |
RG KS158026 |
RG SW158026 |
|||||||||||
|
60 |
119 |
RG S158060 |
RG H158060 |
RG K158060 |
RG KS158060 |
RG SW158060 |
|||||||||||
|
75 |
153 |
RG S158075 |
RG H158075 |
RG K158075 |
RG KS158075 |
-- |
|||||||||||
|
90 |
183 |
RG S158090 |
RG H158090 |
RG K158090 |
RG KS158090 |
-- |
|||||||||||
|
125 |
254 |
RG S158125 |
RG H158125 |
-- |
-- |
-- |
|||||||||||
环形磁粉芯
|
OD 184 |
|
尺寸 Dimensions |
|
|||||||||||||
|
|
|
|
|
OD(max) |
ID(min) |
Ht(max) |
|
|||||||||
|
涂覆前尺寸 Before Coating |
mm inch |
46.74 1.840 |
24.13 0.950 |
18.03 0.710 |
|
|||||||||||
|
涂覆后尺寸 After Coating |
mm inch |
47.60 1.875 |
23.30 0.918 |
18.92 0.745 |
|
|||||||||||
|
有效磁路参数 Effective Core Parameters |
|
|||||||||||||||
|
有效截面积 Cross Section |
有效磁路长度Path Length |
窗口面积 Window Area |
有效体积Volume |
|
||||||||||||
|
(Ae) |
(le) |
(Wa) |
(Ve) |
|
||||||||||||
|
197mm2 |
104mm |
427mm2 |
20366mm3 |
|
||||||||||||
|
0.305in2 |
4.079in |
842,700cmil |
1.243in3 |
|
||||||||||||
|
|
|
|
|
|||||||||||||
|
磁粉芯常用规格 Available Cores |
|
|
||||||||||||||
|
磁导率 Permeability (m ) |
电感因数 AL (nH/N²) |
型号 Type |
||||||||||||||
|
RG S |
RG H |
RG K |
RG KS |
RG SW |
||||||||||||
|
26 |
59 |
RG S184026 |
RG H184026 |
RG K184026 |
RG KS184026 |
RG SW184026 |
||||||||||
|
60 |
135 |
RG S184060 |
RG H184060 |
RG K184060 |
RG KS184060 |
RG SW184060 |
||||||||||
|
75 |
169 |
RG S184075 |
RG H184075 |
RG K184075 |
RG KS184075 |
-- |
||||||||||
|
90 |
202 |
RG S184090 |
RG H184090 |
RG K184090 |
RG KS184090 |
-- |
||||||||||
|
125 |
281 |
RG S184125 |
RG H184125 |
-- |
-- |
-- |
||||||||||
|
|
|
|||||||||||||||
环形磁粉芯
|
OD 185 |
|
尺寸 Dimensions |
|
|||||||||||||
|
|
|
|
|
OD(max) |
ID(min) |
Ht(max) |
|
|||||||||
|
涂覆前尺寸 Before Coating |
mm inch |
46.74 1.840 |
28.70 1.130 |
15.24 0.600 |
|
|||||||||||
|
涂覆后尺寸 After Coating |
mm inch |
47.60 1.875 |
27.90 1.098 |
16.13 0.635 |
|
|||||||||||
|
有效磁路参数 Effective Core Parameters |
|
|||||||||||||||
|
有效截面积 Cross Section |
有效磁路长度Path Length |
窗口面积WindowArea |
有效体积Volume |
|
||||||||||||
|
(Ae) |
(le) |
(Wa) |
(Ve) |
|
||||||||||||
|
135mm2 |
114mm |
611mm2 |
15355mm3 |
|
||||||||||||
|
0.209in2 |
4.485in |
1,206,00mil |
0.937in3 |
|
||||||||||||
|
|
|
|
|
|||||||||||||
|
磁粉芯常用规格 Available Cores |
|
|
||||||||||||||
|
磁导率 Permeability (m ) |
电感因数 AL (nH/N²) |
型号 Type |
||||||||||||||
|
RG S |
RG H |
RG K |
RG KS |
RG SW |
||||||||||||
|
26 |
37 |
RG S185026 |
RG H185026 |
RG K185026 |
RG KS185026 |
RG SW185026 |
||||||||||
|
60 |
86 |
RG S185060 |
RG H185060 |
RG K185060 |
RG KS185060 |
RG SW185060 |
||||||||||
|
75 |
107 |
RG S185075 |
RG H185075 |
RG K185075 |
RG KS185075 |
-- |
||||||||||
|
90 |
128 |
RG S185090 |
RG H185090 |
RG K185090 |
RG KS185090 |
-- |
||||||||||
|
125 |
178 |
RG S185125 |
RG H185125 |
-- |
-- |
-- |
||||||||||
环形磁粉芯
|
OD 200 |
|
|
尺寸 Dimensions |
||||||||||||||||
|
|
|
|
|
OD(max) |
ID(min) |
Ht(max) |
|
||||||||||||
|
涂覆前尺寸 Before Coating |
mm inch |
50.80 2.000 |
31.75 1.250 |
13.46 0.530 |
|
||||||||||||||
|
涂覆后尺寸 After Coating |
mm inch |
51.7 2.035 |
30.90 1.218 |
14.35 0.565 |
|
||||||||||||||
|
|
有效磁路参数 Effective Core Parameters |
||||||||||||||||||
|
有效截面积 Cross Section |
有效磁路长度 Path Length |
窗口面积Window Area |
有效体积Volume |
|
|||||||||||||||
|
(Ae) |
(le) |
(Wa) |
(Ve) |
|
|||||||||||||||
|
126mm2 |
125mm |
750mm2 |
15736mm3 |
|
|||||||||||||||
|
0.195in2 |
4.922in |
1,484,000cmil |
0.960in3 |
|
|||||||||||||||
|
|
|
|
|
||||||||||||||||
|
磁粉芯常用规格 Available Cores |
|
|
|||||||||||||||||
|
磁导率 Permeability (m ) |
电感因数 AL (nH/N²) |
型号 Type |
|
||||||||||||||||
|
RG S |
RG H |
RG K |
RG KS |
RG SW |
|
||||||||||||||
|
26 |
32 |
RG S200026 |
RG H200026 |
RG K200026 |
RG KS200026 |
RG SW200026 |
|
||||||||||||
|
60 |
73 |
RG S200060 |
RG H200060 |
RG K200060 |
RG KS200060 |
RG SW200060 |
|
||||||||||||
|
75 |
91 |
RG S200075 |
RG H200075 |
RG K200075 |
RG KS200075 |
-- |
|
||||||||||||
|
90 |
109 |
RG S200090 |
RG H200090 |
RG K200090 |
RG KS200090 |
-- |
|
||||||||||||
|
125 |
152 |
RG S200125 |
RG H200125 |
-- |
-- |
-- |
|
||||||||||||
环形磁粉芯
|
OD 226 |
|
尺寸 Dimensions |
|
|||||||||||||
|
|
|
|
|
OD(max) |
ID(min) |
Ht(max) |
|
|||||||||
|
涂覆前尺寸 Before Coating |
mm inch |
57.15 2.250 |
26.39 1.039 |
15.24 0.600 |
|
|||||||||||
|
涂覆后尺寸 After Coating |
mm inch |
58.00 2.285 |
25.60 1.007 |
16.10 0.635 |
|
|||||||||||
|
有效磁路参数 Effective Core Parameters |
|
|||||||||||||||
|
有效截面积 Cross Section |
有效磁路长度Path Length |
窗口面积 Window Area |
有效体积Volume |
|
||||||||||||
|
(Ae) |
(le) |
(Wa) |
(Ve) |
|
||||||||||||
|
223mm2 |
119mm |
514mm2 |
26550mm3 |
|
||||||||||||
|
0.346in2 |
4.686in |
1,014,049cmil |
1.620in3 |
|
||||||||||||
|
|
|
|
|
|||||||||||||
|
磁粉芯常用规格 Available Cores |
|
|
||||||||||||||
|
磁导率 Permeability (m ) |
电感因数 AL (nH/N²) |
型号 Type |
||||||||||||||
|
RG S |
RG H |
RG K |
RG KS |
RG SW |
||||||||||||
|
26 |
60 |
RG S226026 |
RG H226026 |
RG K226026 |
RG KS226026 |
RG SW226026 |
||||||||||
|
60 |
138 |
RG S226060 |
RG H226060 |
RG K226060 |
RG KS226060 |
RG SW226060 |
||||||||||
|
75 |
172 |
RG S226075 |
RG H226075 |
RG K226075 |
RG KS226075 |
-- |
||||||||||
|
90 |
206 |
RG S226090 |
RG H226090 |
RG K226090 |
RG KS226090 |
-- |
||||||||||
|
125 |
287 |
RG S226125 |
RG H226125 |
-- |
-- |
-- |
||||||||||
环形磁粉芯
|
OD 225 |
|
尺寸 Dimensions |
|
|||||||||||
|
|
|
|
|
OD(max) |
ID(min) |
Ht(max) |
|
|||||||
|
涂覆前尺寸 Before Coating |
mm inch |
57.15 2.250 |
35.56 1.400 |
13.97 0.550 |
|
|||||||||
|
涂覆后尺寸 After Coating |
mm inch |
58.00 2.285 |
34.70 1.368 |
14.86 0.585 |
|
|||||||||
|
有效磁路参数 Effective Core Parameters s |
|
|||||||||||||
|
有效截面积 Cross Section |
有效磁路长度Path Length |
窗口面积Window Area |
有效体积Volume |
|
||||||||||
|
(Ae) |
(le) |
(Wa) |
(Ve) |
|
||||||||||
|
148mm2 |
140mm |
948mm2 |
20766mm3 |
|
||||||||||
|
0.229in2 |
5.524in |
1,871,000cmil |
1.267in3 |
|
||||||||||
|
|
|
|
|
|||||||||||
|
磁粉芯常用规格 Available Cores |
|
|
||||||||||||
|
磁导率 Permeability (m ) |
电感因数 AL (nH/N²) |
型号 Type |
||||||||||||
|
RG S |
RG H |
RG K |
RG KS |
RG SW |
||||||||||
|
26 |
33 |
RG S225026 |
RG H225026 |
RG K225026 |
RG KS225026 |
RG SW225026 |
||||||||
|
60 |
75 |
RG S225060 |
RG H225060 |
RG K225060 |
RG KS225060 |
RG SW225060 |
||||||||
|
75 |
94 |
RG S225075 |
RG H225075 |
RG K225075 |
RG KS225075 |
-- |
||||||||
|
90 |
112 |
RG S225090 |
RG H225090 |
RG K225090 |
RG KS225090 |
-- |
||||||||
|
125 |
156 |
RG S225125 |
RG H225125 |
-- |
-- |
-- |
||||||||
|
|
|
|||||||||||||
环形磁粉芯 Toroidal core
|
OD 250 |
|
尺寸 Dimensions |
|
|||||||||||||
|
|
|
|
OD(max) |
ID(min) |
Ht(max) |
|
||||||||||
|
涂覆前尺寸 Before Coating |
mm inch |
62.0 2.441 |
32.6 1.283 |
25.00 0.984 |
|
|||||||||||
|
涂覆后尺寸 AfterCoating |
mm inch |
63.10 2.484 |
31.37 1.235 |
26.27 1.034 |
|
|||||||||||
|
有效磁路参数 Effective Core Parameters |
|
|||||||||||||||
|
有效截面积 Cross Section |
有效磁路长度Path Length |
窗口面积 Window Area |
有效体积 Volume |
|
||||||||||||
|
(Ae) |
(le) |
(Wa) |
(Ve) |
|
||||||||||||
|
355mm2 |
139mm |
773mm2 |
49301mm3 |
|
||||||||||||
|
0.550in2 |
5.466in2 |
1525610cmil |
3.009in3 |
|
||||||||||||
|
磁粉芯常用规格 Available Cores |
|
|
|
|||||||||||||
|
磁导率 Permeability (m ) |
电感因数 AL (nH/N²) |
型号 Type |
||||||||||||||
|
RG S |
RG H |
RG K |
RG KS |
RG SW |
||||||||||||
|
26 |
83 |
RG S250026 |
RG H250026 |
RG K250026 |
RG KS250026 |
RG SW250026 |
||||||||||
|
60 |
192 |
RG S250060 |
RG H250060 |
RG K250060 |
RG KS250060 |
RG SW250060 |
||||||||||
|
75 |
240 |
RG S250075 |
RG H250075 |
RG K250075 |
RG KS250075 |
-- |
||||||||||
|
90 |
288 |
RG S250090 |
RG H250090 |
RG K250090 |
RG KS250090 |
-- |
||||||||||
|
125 |
400 |
RG S250125 |
RG H250125 |
-- |
-- |
-- |
||||||||||
|
|
|
|||||||||||||||
|
|
|
|||||||||||||||
|
|
|
|||||||||||||||
|
|
|
|||||||||||||||
|
|
|
|||||||||||||||
环形磁粉芯
|
OD 306 |
|
尺寸 Dimensions |
|
|||||||||||||
|
|
|
|
|
OD(max) |
ID(min) |
Ht(max) |
|
|||||||||
|
涂覆前尺寸 Before Coating |
mm inch |
77.80 3.063 |
49.23 1.938 |
15.90 0.626 |
|
|||||||||||
|
涂覆后尺寸 After Coating |
mm inch |
78.90 3.108 |
48.0 1.888 |
17.20 0.677 |
|
|||||||||||
|
有效磁路参数 Effective Core Parameters |
|
|||||||||||||||
|
有效截面积 Cross Section |
有效磁路长度Path Length |
窗口面积Window Area |
有效体积Volume |
|
||||||||||||
|
(Ae) |
(le) |
(Wa) |
(Ve) |
|
||||||||||||
|
223mm2 |
193mm |
1799mm2 |
43021mm3 |
|
||||||||||||
|
0.346in2 |
7.588in |
3,550,000cmil |
2.625in3 |
|
||||||||||||
|
磁粉芯常用规格 Available Cores |
|
|
|
|||||||||||||
|
磁导率 Permeability (m ) |
电感因数 AL (nH/N²) |
型号 Type |
||||||||||||||
|
RG S |
RGH |
RGK |
RGKS |
RGSW |
||||||||||||
|
26 |
37 |
RG S306026 |
RG H306026 |
RG K306026 |
RG KS306026 |
RG SW306040 |
||||||||||
|
60 |
85 |
RG S306060 |
RG H306060 |
RG K306060 |
RG KS306060 |
RG SW306060 |
||||||||||
|
75 |
107 |
RG S306075 |
RG H306075 |
RG K306075 |
RG KS306075 |
-- |
||||||||||
|
90 |
128 |
RG S306090 |
RG H306090 |
RG K306090 |
RG KS306090 |
-- |
||||||||||
|
125 |
178 |
RG S306125 |
RG H306125 |
-- |
-- |
-- |
||||||||||
|
磁导率Permeability |
26 |
60 |
75 |
90 |
125 |
|
型号 Part no. |
|||||
|
RG□106□□□ |
32 |
75 |
94 |
113 |
157 |
|
RG□130□□□ |
28 |
61 |
76 |
91 |
127 |
|
RG□135□□□ |
16 |
38 |
47 |
57 |
79 |
|
RG□141□□□ |
24 |
56 |
70 |
84 |
ci |
|
RG□157□□□ |
35 |
81 |
101 |
121 |
168 |
|
RG□158□□□ |
53 |
119 |
153 |
183 |
254 |
|
RG□184□□□ |
59 |
135 |
169 |
202 |
281 |
|
RG□185□□□ |
37 |
86 |
107 |
128 |
178 |
|
RG□200□□□ |
32 |
73 |
91 |
109 |
152 |
|
RG□226□□□ |
60 |
138 |
172 |
206 |
287 |
|
RG□225□□□ |
33 |
75 |
94 |
112 |
156 |
|
RG□250□□□ |
83 |
192 |
240 |
288 |
400 |
|
RG□306□□□ |
37 |
85 |
107 |
128 |
178 |
电感因数Inductor Factor：AL = L/n2。单匝的电感量，单位是纳亨，测试频率是100 kHz，测试磁通密度小于1mT。电感因数AL值是由磁芯的尺寸和磁导率决定的，与材料无关。
磁芯的电感公差范围根据产品尺寸分为±8%到±12%不等。本公司可以根据客户的要求将同一批产品按电感±2%公差进行分档包装。减少对绕组圈数的调整，从而可以提高绕线效率，降低绕线成本。
环形软磁磁芯尺寸
|
型号 Type |
喷涂前 Before Coating |
喷涂后 After Coating |
||||
|
OD mm |
ID mm |
HT mm |
Odmax mm |
Idmin mm |
Htmax mm |
|
|
RG□106□□□ |
26.92 |
14.73 |
11.18 |
27.70 |
14.10 |
11.99 |
|
RG□130□□□ |
33.02 |
19.94 |
10.67 |
33.83 |
19.30 |
11.61 |
|
RG□135□□□ |
34.29 |
23.37 |
8.89 |
35.20 |
22.60 |
9.83 |
|
RG□141□□□ |
35.81 |
22.35 |
10.46 |
36.70 |
21.50 |
11.28 |
|
RG□157□□□ |
39.88 |
24.13 |
14.48 |
40.70 |
23.30 |
15.37 |
|
RG□158□□□ |
40.13 |
22.08 |
17.00 |
40.94 |
21.27 |
17.89 |
|
RG□184□□□ |
46.74 |
24.13 |
18.03 |
47.60 |
23.30 |
18.92 |
|
RG□185□□□ |
46.74 |
28.70 |
15.24 |
47.60 |
27.90 |
16.13 |
|
RG□200□□□ |
50.80 |
31.75 |
13.46 |
51.70 |
30.90 |
14.35 |
|
RG□226□□□ |
57.15 |
26.39 |
15.24 |
58.00 |
25.60 |
16.10 |
|
RG□225□□□ |
57.15 |
35.56 |
13.97 |
58.0 |
34.70 |
14.86 |
|
RG□250□□□ |
62.00 |
32.60 |
25.00 |
63.10 |
31.37 |
26.27 |
|
RG□306□□□ |
77.80 |
49.23 |
15.90 |
78.90 |
48.00 |
17.20 |
环形软磁磁芯测试参数
|
产品型号 Part RGo. |
C1 mm-1 |
C2 mm-3 |
le (mm) |
Ae (mm2) |
Ve (mm3) |
|
|
|
|
|||
|
RG□106□□□ |
0.9320 |
1.4097E-02 |
61.6 |
66.1 |
4074 |
|
RG□130□□□ |
1.1675 |
1.7088E-02 |
79.8 |
68.3 |
5450 |
|
RG□135□□□ |
1.8434 |
3.8445E-02 |
88.4 |
47.9 |
4238 |
|
RG□141□□□ |
1.2743 |
1.8439E-02 |
88.1 |
69.1 |
6085 |
|
RG□157□□□ |
0.8637 |
7.7347E-03 |
96.4 |
112 |
10768 |
|
RG□158□□□ |
0.6186 |
4.1535E-03 |
92.1 |
149 |
13723 |
|
RG□184□□□ |
0.5271 |
2.6815E-03 |
104 |
197 |
20366 |
|
RG□185□□□ |
0.8454 |
6.2725E-03 |
114 |
135 |
15355 |
|
RG□200□□□ |
0.9932 |
7.8905E-03 |
125 |
126 |
15736 |
|
RG□226□□□ |
0.5336 |
2.3919E-03 |
119 |
223 |
26550 |
|
RG□225□□□ |
0.9480 |
6.4047E-03 |
140 |
148 |
20766 |
|
RG□250□□□ |
0.3910 |
1.1010E-03 |
139 |
355 |
49301 |
|
RG□306□□□ |
0.8635 |
3.8686E-03 |
193 |
223 |
43021 |
RG S：铁硅铝软磁粉芯 RG K：铁硅软磁粉芯 RG KS：铁基复合合金磁粉芯 RG H：铁镍软磁粉芯 RGSW：铁基合金软磁粉芯
除表中尺寸外，我们可以根据客户的需要制作其它尺寸的磁芯。
环形软磁磁芯涂层颜色
环型软磁粉芯表面均有绝缘涂层，不同颜色代表不同的材质，具备优异的介电性能。
|
材料 Material |
颜色 Colors |
|
RG S |
黑色 Black |
|
RG H |
绿色 Green |
|
RG K |
深蓝色 Mazarine |
|
RG KS |
浅蓝色 Light Blue |
|
RG SW |
棕色 Brown |
地址：中国广东省梅州市平远县大柘镇广州（南沙）产业转移工业园三期
电话：15013500081
公司邮箱：regal@regalmagnets.com
深圳营销中心：
地址：中国广东省深圳市南山区沙河街道侨香路4080号侨城坊7号楼20层
电话：18128843886
