计算公式
来源: | 作者:pmof75a7c | 发布时间: 1754天前 | 2042 次浏览 | 分享到:

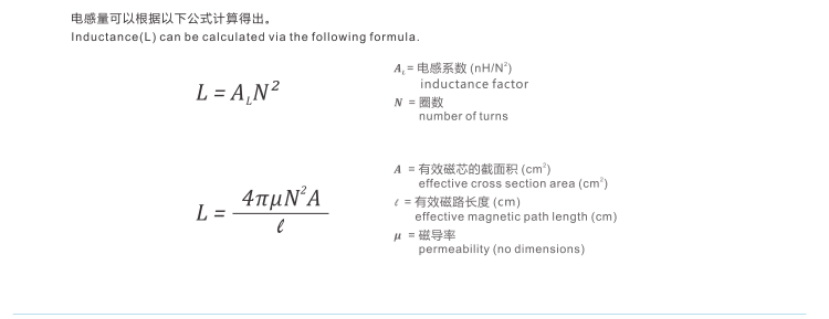

电感量

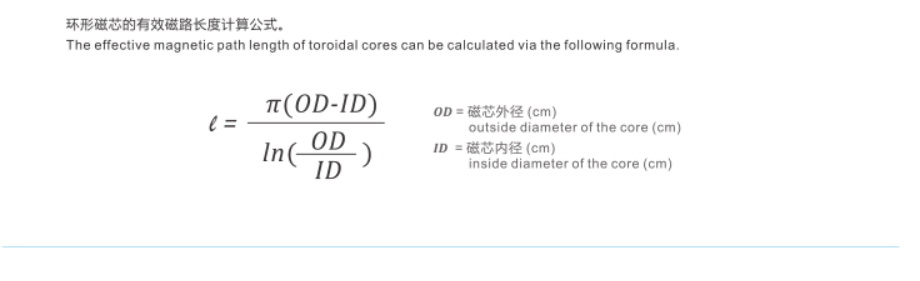

有效磁路长度

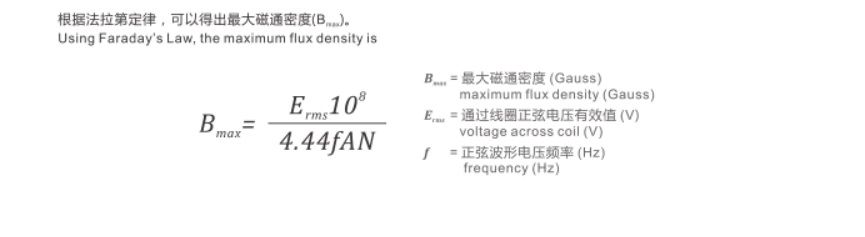

磁通密度

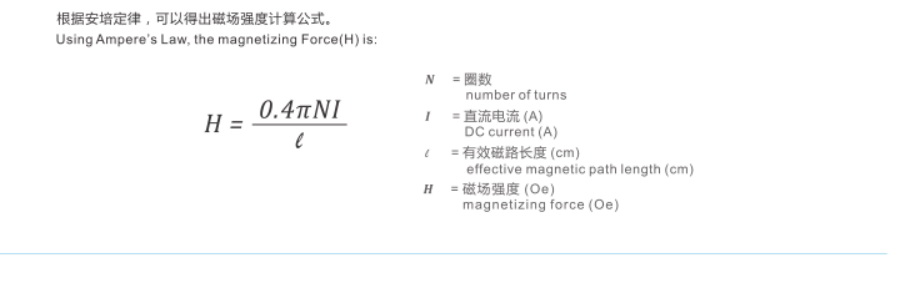

磁场强度

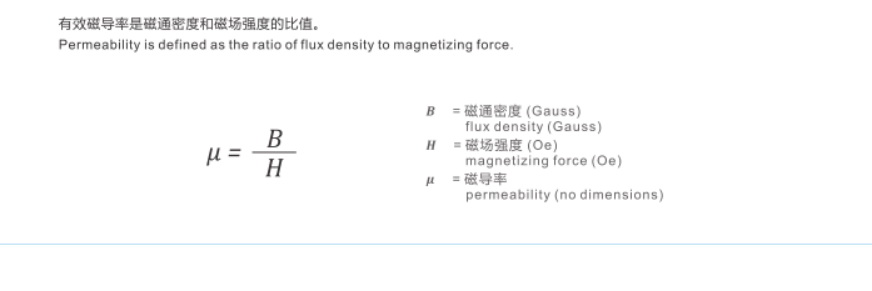

磁导率

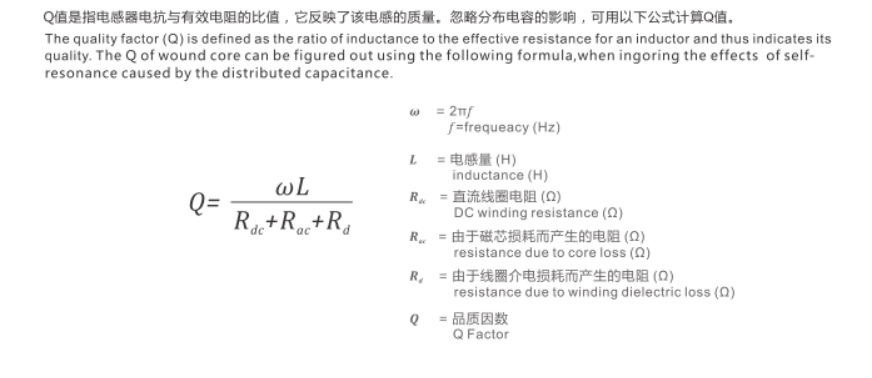

Q值

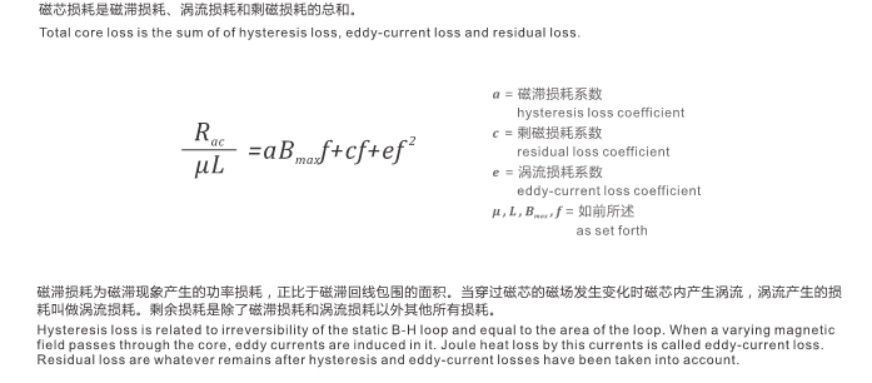

磁芯损耗





电感量的计算实例

电气规格

                               AL =135nH/N²

                                    绕线匝数43T

                                    电流DC  20A

非偏置电感量

                                 L0A= AL N²

                                     =135*43²/1000

                                     =249.6(μH



电流20A时直流叠加强度为

                                   H= =0.4*3.14*43*20/10.4

                                    =103Oe

根据RG KS060直流偏置曲线,当磁场强度为103Oe时,磁导率为初始磁导率的60%

所以20A时电感量为



                                 L20A=249.6*0.6

                                      =149.7(μH
